m5stickc plus で遊んでみる part2
前回の m5stickc plus で遊んでみるでは画面に文字列を出力させました。 今回は人感センサを用いて人を検知した時に画面に文字列を表示させるところまで作ってみたいと思います。
人感センサー
こちらのセンサを購入しました
M5StickC PIR Hat（AS312搭載）
https://www.switch-science.com/products/5756
UIFlowでビジュアルプログラミング
実際にUI Flowを使ってプログラミングをしていきます。
PIRを追加する
まずは人感センサを使えるようにしていきます。
画面左のHatを選択し、プラスボタンをクリックします。

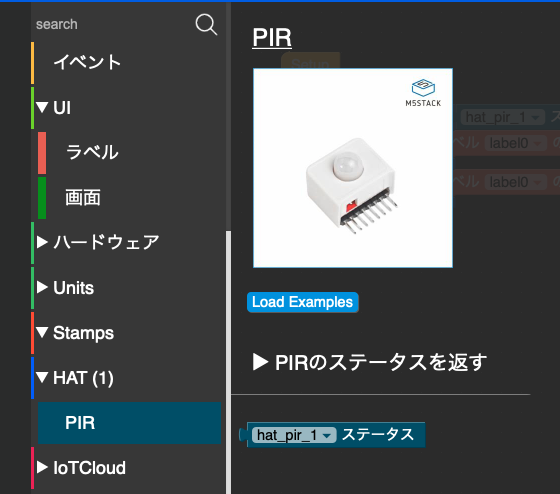

PIRを選択してOKをクリックします。
するとHATの下にPIRが追加されました。
ステータスに応じて Hello World を表示する
実際にビジュアルプログラミングをしていきます。

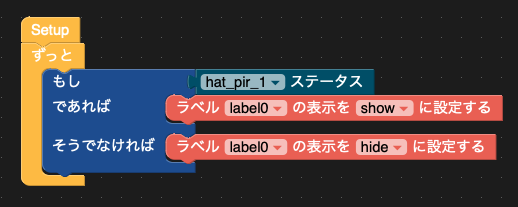

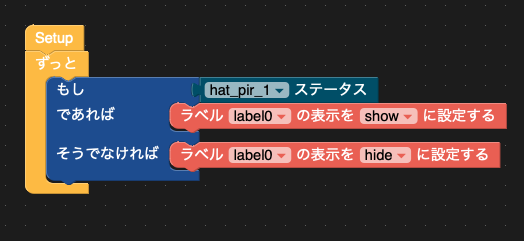

作成した内容は以下です。
まずは画面に表示するテキストを配置します。
左にある「label」をドラックアンドドロップでM5StickCPlusの画面に配置します。
その後「Text」の部分を「Hello World」に修正します。
次にに処理をループさせたいので、「イベント」から「ずっと」を選択し、「Setup」の下に配置します。
その後、センサーの値に応じて処理を振り分けるため「論理」から「もし であれば そうでなければ」のブロックをつなげます。
「もし」の横にはPIRから、ステータスを返すブロックを配置しました。
最後に、であれば と そうでなければ に「UI」→「ラベル」からラベルを表示・非表示に設定するブロックをつなげます
RUNをクリックして実行してみます。
人感センサが反応した時に Hello World を表示させることができました。
今日はここまで
M5StickC Plusで遊んでみる
M5StickC Plusを買ってみた
少し時間ができたのでM5StickC Plusを買ってみました。 今回は画面に Hello World を表示するところまでやってみます。
初期設定
初期設定は色々な記事で紹介されているのでここでは省略します。
UIFlowをいじってみる

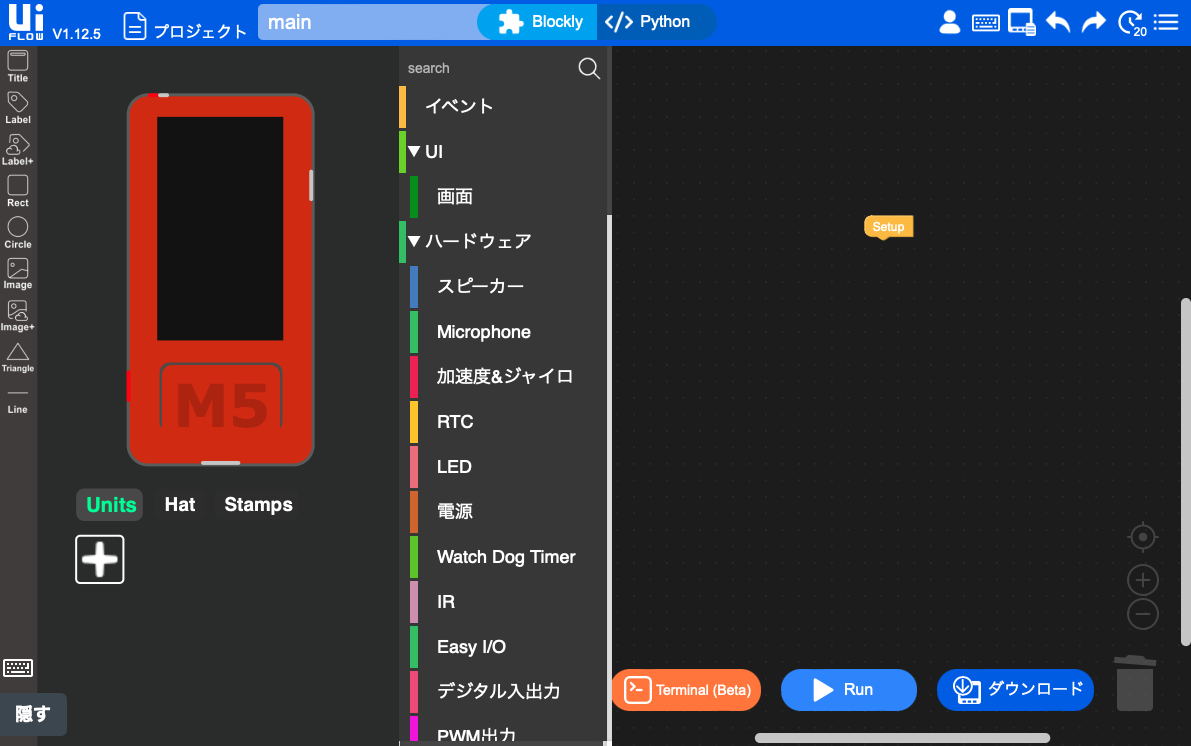

画面構成
最上部のメニューにはプロジェクト名やビジュアルプログラミングができるBlocklyとPythonを切り替えられるボタン、コードを保存するなどの各種メニューが存在します。
左側はM5StickC Plusの画面に表示するためのコンポーネントが並んでいて、右側は実際にビジュアルプログラミングをする画面になっています。
画面に何か出力してみる

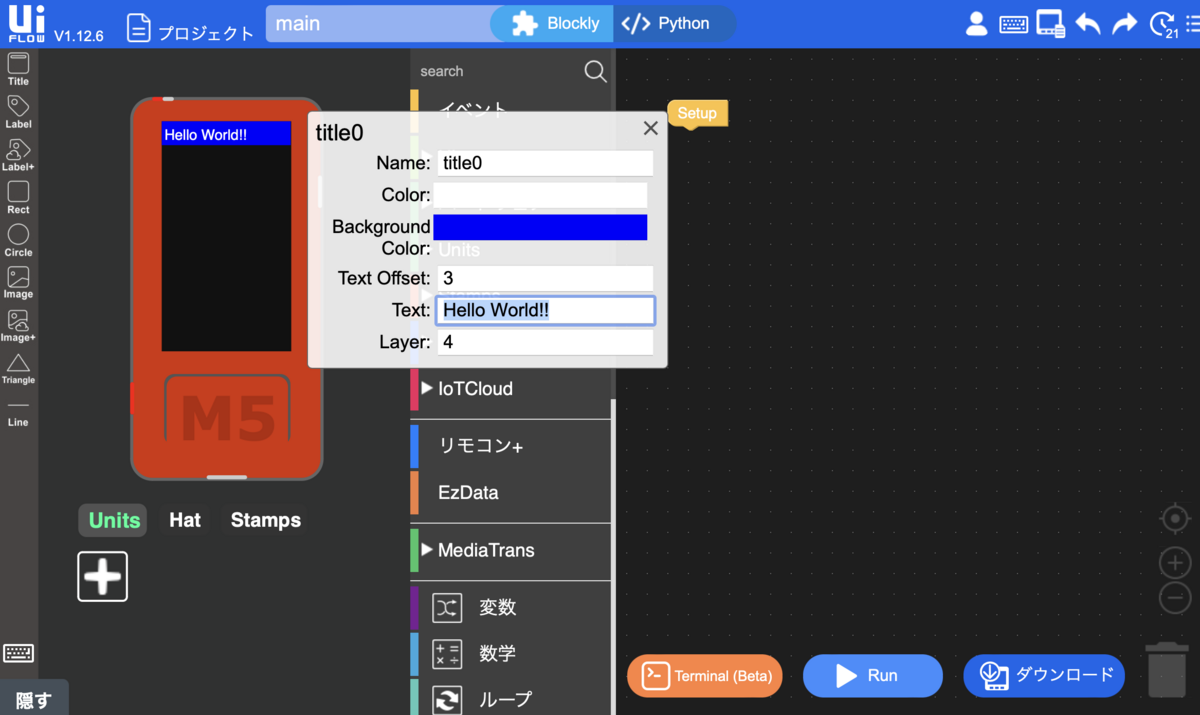

左のTitleをドラックアンドドロップしてM5StickC Plusの画面のすきなところに配置します。 Textを「Hello World!!」に変更してみました。
その後右下のRunボタンを押下します。

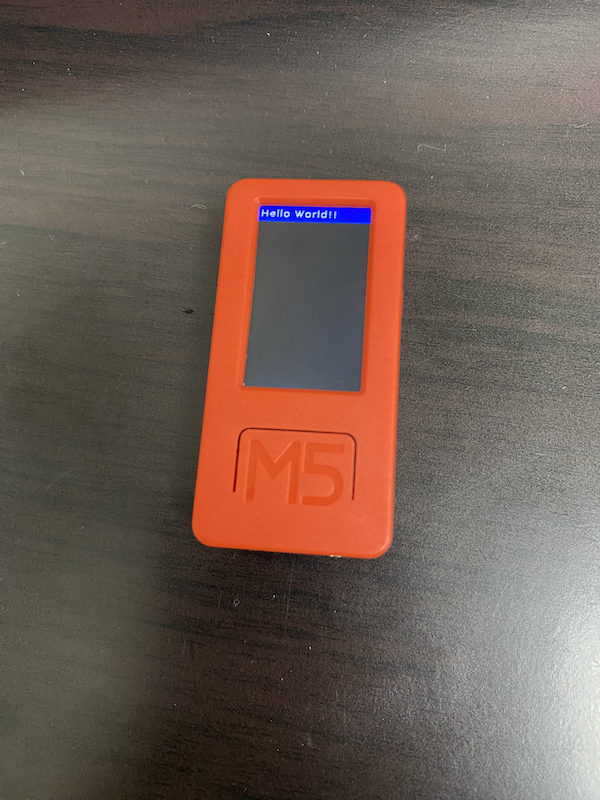

すると画面に Hello World!! と表示されました。
